Гальмівний барабан — BOSCH 0986477148
потрібна перевірка за VIN-кодом, уточнюйте сумісність у наших фахівців
|
4 367 ₴
4 150 ₴
термін 3 дн.
|
- Виробник
-
BOSCH
(Німеччина)
- Каталоговий номер
- 0986477148

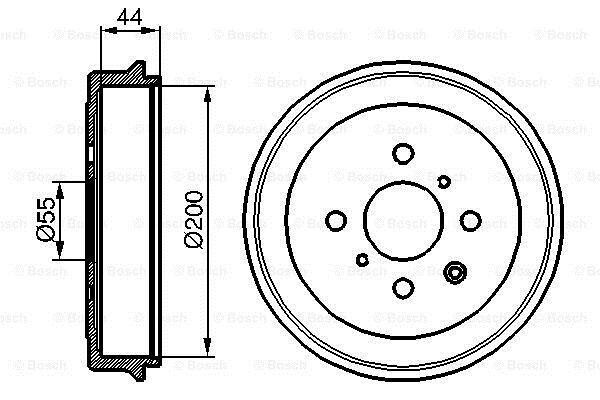

- Діаметр барабана
- 200
- Внутрішній. висота гальм. барабана [мм]
- 53.5
- Кількість отворів
- 4
- Сторона встановлення
- Задній міст
- Внутрішн. діаметр торм. барабан [мм]
- 200
- Зовнішн. діаметр гальм. барабана (мм)
- 233
- Заг. висота гальм. барабана [мм]
- 53.5
- Фаска 2 [мм]
- 100
- Діаметр центрування [мм]
- 55
- EAN
- 4047024172340
Застосовність
- BOSCH 0986477148 підходить до марок/моделей авто:
- - Citroen: C1 1 пок., C1 2 пок.
- - Peugeot: 107, 108
- - Suzuki: Splash, Swift 3 пок.
- - Toyota: Aygo (B1), Aygo (B4)
- Товарна група:
- - Гальмівна система Гальмівний барабан
Про виробника BOSCH
BOSCH — це світовий лідер у виробництві автомобільних запчастин та технологій з більш ніж 130-річним досвідом роботи. Продукція BOSCH відома своєю надійністю та високими стандартами якості, що робить її однією з найпопулярніших серед автовласників та професіоналів автосервісу по всьому світу.
Компанія BOSCH пропонує широкий асортимент автомобільних запчастин, включаючи гальмівні системи, фільтри, акумулятори, свічки запалювання та інші ключові компоненти. Кожен продукт проходить суворий контроль якості, щоб гарантувати довговічність і безпеку на дорозі, відповідаючи сучасним вимогам автомобілів усіх марок і моделей.
Технології BOSCH постійно вдосконалюються, що дозволяє бренду залишатися на передовій інновацій в автомобільній промисловості. Сучасні розробки компанії дозволяють значно підвищити ефективність і продуктивність автомобілів, а також знизити їх експлуатаційні витрати.
У нашому магазині ви знайдете повний асортимент автозапчастин BOSCH, включаючи всі найпопулярніші товари для вашого автомобіля. Ми пишаємося тим, що можемо запропонувати продукцію цього легендарного бренду з гарантією якості і завжди готові надати вам професійну консультацію з вибору необхідних запчастин.
Сайт: https://www.bosch.com/
Аналоги "0986477148 BOSCH":
- Артикул:
- ="DB4362"
- TRW
-
США
Макс. розмір розточування гальмівного барабана [мм]: 201
Внутрішній. висота гальм. барабана [мм]: 44
Кількість отворів: 4
фаска 2 [мм]: 100
SVHC: Немає інформації, зверніться будь ласка к виробнику!
- Артикул:
- BF571
- Delphi
-
США
фаска 2 [мм]: 100
Висота [мм]: 187
Діаметр барабана: 238
Кількість отворів: 4
- Артикул:
- BF506
- Delphi
-
США
Кількість отворів: 4
Тип збирання: закріплено болтами / шурупами
Внутрішн. діаметр торм. барабан [мм]: 200
Для діаметра валу починаючи з [мм]: 55
фаска 2 [мм]: 100
Висота [мм]: 54
Діаметр барабана: 233
- Артикул:
- C62044ABE
- ABE
-
Польща
Макс. розмір розточування гальмівного барабана [мм]: 201
Внутрішній. висота гальм. барабана [мм]: 44
Діаметр кріплення [мм]: 55
Кількість отворів: 4
фаска 2 [мм]: 100
∅ отвору [мм]: 13
Заг. висота гальм. барабана [мм]: 53.5
Зовнішн. діаметр гальм. барабана (мм): 233
Сторона встановлення: Задній міст
- Артикул:
- 94043000
- TEXTAR
-
Німеччина
Вага [кг]: 5.56
Розташування/кількість отворів: 04/04
Діаметр барабана: 200
Номер технічної інформації: 98100 0430 0 1
Діаметр центрування [мм]: 58.1
Зовнішн. діаметр гальм. барабана (мм): 238
Довжина упаковки: 24.6
фаска 2 [мм]: 100
Макс. розмір розточування гальмівного барабана [мм]: 201
Ширина упаковки [см]: 24.6
Внутрішній. висота гальм. барабана [мм]: 54
Висота упаковки [см]: 9.9
Додатковий артикул / додаткова інформація 2: зі ступицею, без колісного підшипника, без колісної осі кріплення
